Für die grobe Abscheidung von Tropfen aus Gasströmen sind Lamellen-Tropfenabscheider in der Industrie verbreitet im Einsatz.

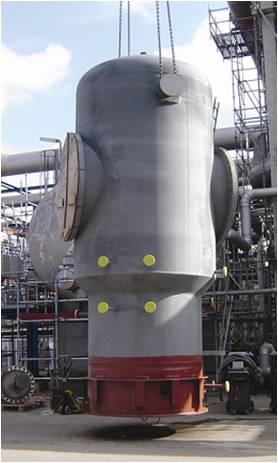

Unsere Lamellen-Tropfenabscheider Apparate sind je nach Anwendungsfall als Druckbehälter nach Druckgeräterichtlinie oder mit einfachem Gehäuse gefertigt. In der Planungsphase können wir auf Vorschläge und Anregungen individuell eingehen und den Apparat an Ihren Prozess anpassen.

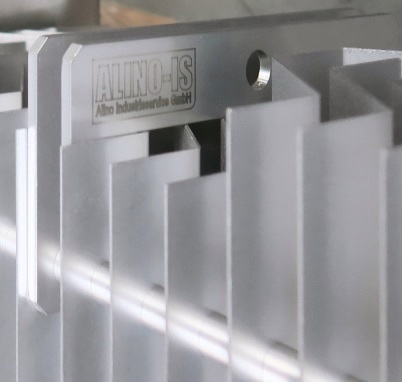

ALINO-IS Lamellen-Tropfenabscheider sind in der Regel aus Edelstahl gefertigt und werden für die Tröpfchen-Grobabscheidung (20 µm und größer) eingesetzt. Bei Tröpfchengrößen bis 10 µm werden ebenfalls gute Abscheideraten erzielt, sofern die Gasgeschwindigkeit hoch genug gewählt wird und der resultierende höhere Druckverlust akzeptabel ist.
Die Abscheidung erfolgt über das Umlenken der Strömung und die daraus resultierende Fliehkraft. In Anwesenheit von genügend Flüssigkeit können so auch Feststoffe abgetrennt werden.
horizontal durchströmte Lamellen (Draufsicht)

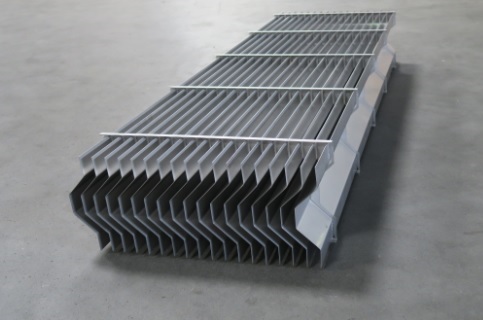

vertikal durchströmte Lamellen
Ausführung für Vakuumbetrieb und Druckschwankungen
Lamellen-Tropfenabscheider aus Edelstahl sind besonders gut geeignet bei Druckschwankungen und Druckstößen. Für den Vakuumbetrieb bieten unsere verstärkten Lamellen-Tropfenabscheider Elemente besondere Stabilität und Anlagensicherheit.
Auch bei hohen Temperaturen
Der Einsatz von Edelstahl-Lamellen ist nach oben hin nicht durch die Temperatur begrenzt - natürlich abgesehen vom Siedepunkt. Höhere Temperaturen, die z.B. bei erhöhtem Betriebsdruck erreicht werden können, sind kein Problem.
Tropfenfanghaken
Abhängig von der gewünschten Reinheit kann die Abscheideleistung mit Tropfenfanghaken weiter verbessert werden. Auch bei einer großen Flüssigkeitsbeladung wird Tropfenmitriss (re‑entrainment) durch Tropfenfanghaken wirksam vorgebeugt.
